Sensores de aparcamiento electromagnéticos invisibles | Proxel Sensores de aparcamiento electromagnéticos invisibles | Proxel Sensores de aparcamiento electromagnéticos invisibles EPS - sin necesidad de taladrar el parachoques

Ejemplo de instalación rápida

La instalación de sensores de aparcamiento EPS ® es un procedimiento sencillo y viene completo con instrucciones de montaje universales que permiten a cualquier utilisateur una instalación fácil.

Estos son los componentes que conforman el modelo posteriorel EPS-DUAL 3.0



Unidad de control EPS Sensores de aparcamiento

Unidad Electrónica (ECU)

Sensor de antena

Sensor Antena

Cableado de Cable datos para la conexión de la antena

Cable datos

Masilla Especial de butilo

Masilla Especial de butilo

Cableado de alimentación

Cableado de alimentación

Buzzer speaker

Zumbador (Buzzer)

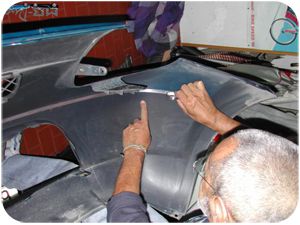

Aplicación del sensor antena:

Primero hay que quitar el paragolpes,ya que es para aplicar la tira de metal incluida en el kit (ya que es una cinta adhesiva) a lo largo de la superficie interna del mismo paragolpes.



Sensor de antena Aplicación - principios
Sensor de antena Aplicación



Hay la posibilidad de aplicar el sensor de antena en el parachoques con irregularidades, como el ejemplo de la imagen. La cinta puede ser doblado y curvado a fin de seguir la forma del parachoques.

Ejemplo de instalación de la antena en el parachoques desigual - Alfa




Las conexiones eléctricas y la colocación de la unidad de control:

En este punto es necesario conectar el Cable datos al sensor antena y a cubrir su conexión con la masilla de butyle. Localice los cables de alimentación de la liz de marcha atrás. Conecte el cableado del sensor EPS ® a los terminales positivo y negativo de una luz de marcha atrás. De esta manera, el sistema sólo se activa cuando la marcha atrás se introduce.



Conecte el cableado de la antena del sensor
Conecte el cableado de la fuente de alimentación a la lámpara reversa

Posicionamiento Buzzer:

Por último, se debe aplicar el pequeño altavoz.



Posicionamiento zumbador

Posición Buzzer
