Exemple d'installation rapide

Les radar de recul EPS® a une procédure simple de montage et est livré complet avec notice de montage universelles permettant à toute bonne bricoleur pour installer ce sans aucun problème rendant l'installation simple, sûre et sécurisée.

Voici toutes les composantes de l'ensemble complet du modèle EPS-DUAL 3.0



Unité de commande radar de recul EPS-DUAL 3.0

Unité de commande

Antenne capteur

Capteur antenne

Câble de données pour la connexion de l'antenne

Câble de données

Mastics spéciaux butílico

Mastics spéciaux butílico

Câblage alimentation

Câblage pour alimentation

Buzzer speaker

Buzzer






Application du capteur-antenne:

Vous devez d'abord démonter le pare-chocs afin d'appliquer la bande de aluminium fourni dans le kit (il est comme un ruban adhésif) le long de la surface intérieure du pare-chocs lui-même.

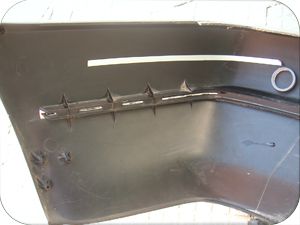

Application capteur antenne - début
Application capteur antenne



Il est possible d'appliquer le capteur-antenne au sein même de pare-chocs affectée par des irrégularités, comme sur la photo par exemple. La bande peut être pliée et courbé pour suivre la forme de la structure.

Exemple d'installation de l'antenne sur pare-chocs inégale - Alfa




Les connexions électriques et le positionnement de l'unité centrale:

Après l'application de le capteur-antenne, vous devez effectuer les connexions électriques du Câble de données. Connectez le câblage d'alimentation positive et négative à l'alimentation positive et négative de la lampe de recule arrière. De cette façon, le système est activé uniquement lorsque la marche arrière est engagée.

L'unité électronique est très faible et vous pouvez facilement le placer à l'intérieur de la voiture à proximité de les feux arrière.



Connecter le câblage de l'antenne du capteur
Connecter le câblage d'alimentation de la lampe arrière

Buzzer positionnement:

Enfin, vous pouvez placer, à l'intérieur de la cabine de la voiture, le petit haut-parleur.



Positionnement buzzer

Positionnement de l'avertisseur
