Veloce esempio d'installazione

Montare i sensori di parcheggio EPS® è una procedura facile e viene fornito completo di istruzioni di montaggio universali che consentono a qualsiasi utente una facile installazione.

Di seguito tutti i componenti che compongono il modello posteriore EPS-DUAL 4.0



Centralina modello EPS-DUAL 4.0

Centralina

Sensore antenna

Sensore antenna

Cavo Dati

Cavo Dati

Mastice

Mastice adesivo

Cablaggio alimentazione

Cablaggio alimentazione

Buzzer / altoparlante

Buzzer






Applicazione del sensore antenna:

Bisogna innanzitutto smontare il paraurti, in quanto si tratta di applicare la striscia metallica fornita nel kit (è come un nastro adesivo) lungo la superficie interna del paraurti stesso.

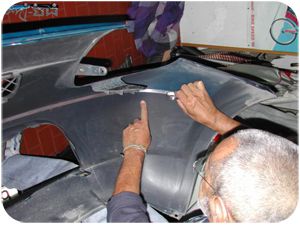

Applicazione sensore antenna - inizio
Applicazione sensore antenna

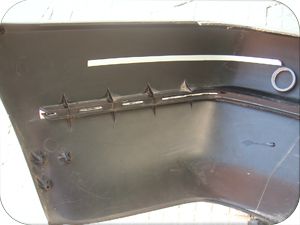

E' possibile applicare il sensore antenna all'interno di paraurti che presentano irregolarità, come l'esempio in foto. Il nastro può essere piegato e curvato in modo da seguire la sagoma del paraurti.

Esempio installazione antenna su paraurti irregolare - Alfa




Connessioni elettriche e posizionamento della centralina:

A questo punto bisogna collegare il Cavo Dati al sensore antenna e ricoprire la conessione con il mastice in dotazione. Individuare i cavi di alimentazione della lampada di retromarcia. Collegare il polo positivo e negativo del cablaggio del sensore EPS® al positivo e negativo della lampada di retromarcia (installazione posteriore). In questo modo l'impianto si attiva solo quando è inserita la retromarcia.



Collegamento cablaggio a sensore antenna
Collegamento cablaggio alimentazione a lampada retromarcia

Posizionamento Buzzer:

Infine bisogna portare all'interno dell'abitacolo il piccolo altoparlante.



Posizionamento buzzer

Posizionamento Buzzer




Utili guide per l'installazione dei sensori di parcheggio EPS®
